十种无刷直驱力矩电机方法
Release Time:2021-05-12 11:50:35| Views:



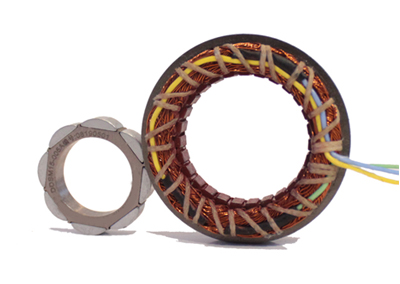

电感测试

将被测直驱力矩电机轻放到测试台面上,LCR测试仪调到电感档,并选取20mH且大于直驱力矩电机的电感量程,将LCR测试仪表笔与电机引出线接通,LCR测试仪示数稳定3秒后读取数值,重复操作3次取平均值。





绕组绝缘测试

将被测直驱力矩电机轻放到测试台面上,将500V兆欧绝缘电阻表红表笔与电机引出线连接,黑表笔与电机机壳可靠接触(保证接触点没有经过喷漆或氧化等影响测试电路导通的表面处理),以每分钟200转转速顺时针摇动绝缘电阻表,干燥环境中绕组绝缘电阻不低于200MΩ。

电阻测试

将被测直驱力矩电机轻放到测试台面上,万用表打到电阻档四线档位,并选取100Ω且大于电机电阻的量程。将数字万用表表笔与电机引出线接通,数字万用表示数稳定3秒后读取电阻值,重复操作3次取电阻平均值。

  重量测试

将有刷直流力矩电机表面和电子秤台面异物清除,电子秤调零,然后将电机轻放到电子秤台面正中间,带电子秤示数稳定3秒后读取结果。重复测量3次取平均值。



启动电压及启动电流测试

将被测直驱力矩电机安装到测试台架上,测试电路当中串接直流电流表与直流电压表,打开直流稳压电源开关,先将电压调至0V,将直流稳压电源的正极与电机红线连接,将电源负极与电机白线(或黑线)连接,缓慢调高电源电压至电机刚刚缓慢且连续旋转,记录电机此时的电压为启动电压,记录电机刚要旋转时的电流为启动电流。正反向各测试三次取平均值。

峰值堵转转矩与峰值堵转电压的测试

将被测直驱力矩电机安装到测试台架上,电机输出轴安装相应规格拉力盘,并将拉力计安装好,测试电路当中串接直流电流表与直流电压表,打开直流稳压电源开关。使电机工作在堵转状态,给定电机峰值堵转电流,读取拉力计最大值以及电压表电压值。通过拉力值与拉力盘半径计算电机峰值堵转转矩,电机峰值堵转转矩应大于或等于设计值。此时电压表示数即为电机峰值堵转电压,峰值堵转电压应在设计电压范围内。正反向各测试三个不同位置,取其平均值。

低温测试

把有直驱力矩电机轻放入高低温试验箱,在-40℃环境下保温两小时,测试电机绕组绝缘电阻应大于等于50MΩ。电机恢复常温两小时后测试绕组绝缘电阻应大于等于200MΩ。

高温测试

把直驱力矩电机轻放入高低温试验箱,在70℃环境下保温两小时,测试电机绕组绝缘电阻应大于等于50MΩ。电机恢复常温两小时后测试绕组绝缘电阻应大于等于200MΩ。

最大空载转速与空载电流测试

将被测直驱力矩电机安装到测试台架上,将电机测速仪的接触头与电机轴可靠固定,测试电路当中串接直流电流表与直流电压表,打开直流稳压电源开关,先将电压调至0V,将直流稳压电源的正极与电机红线连接,将电源负极与电机白线(或黑线)连接,缓慢调高电源电压至电机峰值电压,电机连续旋转5min后记录测速仪转速为最大空载转速,并记录此时电机电流为电机空载电流。

连续堵转转矩与连续堵转电压的测试

将被测直驱力矩电机安装到测试台架上,电机输出轴安装相应规格拉力盘,并将拉力计安装好,测试电路当中串接直流电流表与直流电压表,打开直流稳压电源开关。使电机工作在堵转状态,给定电机连续堵转电流,当拉力计示数稳定3秒后读取拉力计拉力值以及电压表电压值。通过拉力值与拉力盘半径计算电机连续堵转转矩,电机连续堵转转矩应大于或等于设计值。此时电压表示数即为电机连续堵转电压,连续堵转电压应在设计电压范围内。正反向各测试三个不同位置,取其平均值。
